Zündkerzenbilder

Das Erscheinungsbild einer Zündkerze kann wertvolle Hinweise auf Verbrennung, Zündanlage, Gemischaufbereitung und möglichen Ölverbrauch liefern. Trockener schwarzer Ruß, feuchte ölige Beläge, auffällig helle Isolatoren oder beschädigte Elektroden haben jedoch nicht immer nur eine mögliche Ursache.

Ein Zündkerzenbild ist deshalb eine Diagnosehilfe, aber keine vollständige Motordiagnose. Fahrprofil, Kraftstoff, Motorbauart, Zündkerzentyp und Betriebsdauer beeinflussen das Aussehen. Besonders aussagekräftig ist der Vergleich aller Zündkerzen eines Motors.

Das Wichtigste in Kürze

Hellgraue bis hellbraune Ablagerungen können bei vielen Motoren einem normalen Betriebsbild entsprechen.
Trockener schwarzer Ruß deutet häufig auf unvollständige Verbrennung oder eine zu niedrige Kerzentemperatur hin.
Ein feuchter, öliger Belag kann auf Öl im Brennraum oder eine ausgebliebene Zündung hinweisen.
Ein sehr heller Isolator allein beweist noch keine Überhitzung. Kritisch wird es in Verbindung mit Elektrodenverschleiß, Schmelzspuren oder Leistungsverlust.
Geschmolzene Elektroden oder ein beschädigter Isolator sind klare Warnsignale.
Die Zündkerzen sollten nach dem Ausbau den jeweiligen Zylindern zugeordnet werden.
Bei Zündaussetzern, blinkender Motorkontrollleuchte oder beschädigten Elektroden sollte das Fahrzeug nicht unnötig weitergefahren werden.

Warum Zündkerzen so aussagekräftig sind

Zündkerzen sitzen im Brennraum eines Ottomotors und sind dort hohen Temperaturen, Verbrennungsdruck und elektrischer Spannung ausgesetzt. An Isolator, Mittel- und Masseelektrode können sich deshalb Spuren des Motorbetriebs abzeichnen.

Ein auffälliges Kerzenbild kann unter anderem Hinweise geben auf:

zu viel oder zu wenig Kraftstoff,
häufigen Kurzstreckenbetrieb,
Probleme mit Zündspule oder Zündleitung,
Öl im Brennraum,
eine thermisch überlastete Zündkerze,
einen falschen Zündkerzentyp oder Wärmewert,
Probleme mit Einspritzung, Ansaugsystem oder Motorkühlung,
mechanischen Verschleiß im Motor.

Die Kerze zeigt aber nur die Folgen bestimmter Betriebsbedingungen. Welche Ursache tatsächlich dahintersteckt, muss durch weitere Prüfungen festgestellt werden.

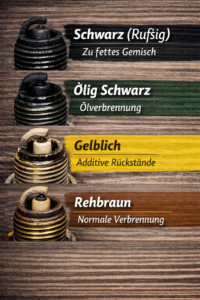

Zündkerzenbilder im Überblick

Farbe oder Zustand	Beschreibung	Mögliche Ursachen	Empfohlene Reaktion
Hellgrau bis hellbraun	Trockener Isolator, leichter gleichmäßiger Belag, Elektroden ohne starke Schäden	Kann einem normalen Betriebszustand entsprechen	Elektrodenabstand und Verschleiß prüfen
Schwarz und rußig	Trockener, weicher, matter Kohlenstoffbelag	Zu fettes Gemisch, Kurzstrecken, Luftmangel, kalte Kerze oder Zündproblem	Ursache prüfen und Kerze gegebenenfalls ersetzen
Schwarz und ölig	Feuchter, glänzender oder schmieriger Belag	Öl im Brennraum, Verschleiß oder ausgebliebene Verbrennung	Ölverbrauch und betroffenen Zylinder untersuchen lassen
Feucht nach Kraftstoff riechend	Nasse Kerze ohne typischen Ölfilm	Motor überflutet, kein Zündfunke, defekte Zündspule oder Einspritzproblem	Zünd- und Einspritzsystem prüfen
Gelblich oder bräunlich verglast	Gelbe, braune oder teilweise glänzende Ablagerungen	Rückstände von Kraftstoff- oder Ölbestandteilen; thermische Verglasung möglich	Bei Zündaussetzern Kerze ersetzen und Ursache prüfen
Weiß oder sehr hell	Sehr heller Isolator; bei Überhitzung zusätzlich Verschleiß oder Schmelzspuren	Hohe thermische Belastung, Kühlungsproblem, falscher Wärmewert oder Verbrennungsstörung	Begleitspuren beachten und bei Schäden nicht weiterfahren
Stark verkrustet	Dicke, lockere oder harte Ascheablagerungen	Öl- oder Kraftstoffadditive, Ölverbrauch oder lange Einsatzdauer	Motorzustand prüfen und Zündkerzen ersetzen
Elektroden stark abgenutzt	Abgerundete Kanten und vergrößerter Elektrodenabstand	Normale Alterung oder überschrittenes Wechselintervall	Zündkerzensatz erneuern
Elektrode geschmolzen	Verformte, verbrannte oder teilweise fehlende Elektrode	Überhitzung, Vorentflammung oder schwere Verbrennungsstörung	Motor abstellen und fachgerecht untersuchen lassen
Isolator gerissen	Sichtbarer Riss oder abgebrochene Keramik	Montagefehler, mechanische Beschädigung oder extreme Verbrennungsbelastung	Kerze ersetzen und Ursache kontrollieren

Wann ist ein Zündkerzenbild wirklich aussagekräftig?

Das Aussehen der Zündkerze hängt stark davon ab, wie der Motor unmittelbar vor dem Ausbau betrieben wurde. Nach einem Kaltstart oder mehreren kurzen Rangierfahrten können Kerzen dunkel aussehen, obwohl kein dauerhafter Defekt vorliegt.

Für eine sinnvolle Beurteilung sollten folgende Punkte berücksichtigt werden:

Der Motor sollte zuvor unter normalen Bedingungen vollständig warm geworden sein.
Eine reine Kurzstreckenfahrt kann das Kerzenbild verfälschen.
Alle Zündkerzen sollten in derselben Reihenfolge abgelegt und dem jeweiligen Zylinder zugeordnet werden.
Farbe, Belag, Elektrodenabstand, Verschleiß und mechanische Schäden müssen gemeinsam beurteilt werden.
Der vorgeschriebene Zündkerzentyp und Wärmewert müssen zum Motor passen.
Fehlerspeicher, Messwerte und weitere Symptome sollten in die Diagnose einbezogen werden.

Wer mit dem Ausbau nicht vertraut ist, sollte die Arbeit einer Werkstatt überlassen. Zündkerzengewinde im Zylinderkopf können durch falsches Werkzeug oder ein ungeeignetes Anzugsdrehmoment beschädigt werden.

Normales Zündkerzenbild: hellgrau bis hellbraun

Ein trockener Isolator mit einer gleichmäßigen hellgrauen, graugelben oder hellbraunen Färbung kann auf einen normalen Motorbetrieb hinweisen. Die Elektroden dürfen leichte Verschleißspuren zeigen, sollten aber nicht stark abgerundet, verbrannt oder angeschmolzen sein.

Das früher oft genannte „rehbraune Zündkerzenbild“ ist bei modernen Motoren nicht mehr die einzige normale Erscheinung. Kraftstoffzusammensetzung, Additive, Motormanagement und Kerzenmaterial beeinflussen die Farbe. Auch eine relativ helle, saubere Kerze kann unauffällig sein.

Für einen normalen Zustand sprechen vor allem:

gleichmäßiges Aussehen aller Zündkerzen,
trockene Isolatoren und Elektroden,
keine dicken Ablagerungen,
keine Risse oder Schmelzspuren,
keine auffällige Elektrodenerosion,
ruhiger Motorlauf ohne gespeicherte Fehlzündungen.

Auch bei einem unauffälligen Kerzenbild bleibt das vorgeschriebene Wechselintervall maßgeblich.

Schwarze Zündkerzen und ihre Ursachen

Zündkerzenbilder

Schwarze Zündkerzen zählen zu den häufigsten Befunden. Wichtig ist die Unterscheidung zwischen einem trockenen Rußbelag und einem feuchten, öligen Belag.

Trocken und rußig schwarz

Ein trockener, weicher und matter Kohlenstoffbelag entsteht, wenn Ablagerungen nicht vollständig abgebrannt werden. Mögliche Ursachen sind:

zu viel Kraftstoff beziehungsweise ein zu fettes Luft-Kraftstoff-Gemisch,
häufige Kurzstrecken und viele Kaltstarts,
ein stark verschmutzter Luftfilter,
ein fehlerhafter Luftmassen- oder Saugrohrdrucksensor,
Probleme mit Einspritzventilen oder Kraftstoffdruck,
eine nicht korrekt arbeitende Zündspule,
ein zu kalter Wärmewert der Zündkerze,
eine zu lange Einsatzdauer der Kerze.

Ruß kann den Isolator elektrisch leitfähig machen. Die Zündspannung fließt dann möglicherweise am Isolator entlang, statt zuverlässig zwischen den Elektroden überzuspringen. Mögliche Folgen sind Startprobleme, Ruckeln, Leistungsverlust und Zündaussetzer.

Schwarz und ölig

Ein glänzender, feuchter und schmieriger Belag kann auf Öl im Brennraum hinweisen. Mögliche Ursachen sind:

verschlissene oder festsitzende Kolbenringe,
verschlissene Zylinderlaufbahnen,
undichte Ventilschaftdichtungen oder verschlissene Ventilführungen,
Probleme mit der Kurbelgehäuseentlüftung,
ein zu hoher Motorölstand,
bei Zweitaktmotoren ein ungeeignetes Kraftstoff-Öl-Verhältnis.

Nicht jede feuchte schwarze Kerze ist automatisch mit Motoröl belegt. Wird ein Zylinder nicht gezündet, kann unverbrannter Kraftstoff die Kerze ebenfalls nass erscheinen lassen. Geruch, Konsistenz und weitere Prüfwerte helfen bei der Unterscheidung.

Nur eine Zündkerze ist schwarz

Weicht nur eine Kerze deutlich von den übrigen ab, liegt die Ursache möglicherweise zylinderbezogen. Verdächtig sind dann beispielsweise:

Zündspule oder Zündleitung des betreffenden Zylinders,
Einspritzventil,
Kompressionsverlust,
Ventil- oder Kolbenringschaden,
lokaler Öleintritt.

Sind dagegen alle Kerzen ähnlich schwarz, kommt eher eine Ursache infrage, die den gesamten Motor betrifft, etwa das Fahrprofil, die Gemischaufbereitung oder ein ungeeigneter Kerzentyp.

Nasse Zündkerze: Öl oder Kraftstoff?

Eine nasse Zündkerze sollte genauer untersucht werden. Zwei Fälle sind besonders häufig:

Merkmal	Möglicher Kraftstoffbelag	Möglicher Ölbelag
Geruch	Deutlicher Benzingeruch	Öliger oder verbrannter Geruch
Konsistenz	Dünnflüssig und verdunstet relativ schnell	Schmierig und länger haftend
Mögliche Ursache	Fehlender Zündfunke, überfluteter Motor oder Einspritzproblem	Öleintritt in den Brennraum
Weitere Hinweise	Zündaussetzer und Startprobleme	Erhöhter Ölverbrauch oder bläulicher Abgasrauch

Diese Merkmale ermöglichen nur eine erste Einschätzung. Eine zuverlässige Diagnose kann weitere Prüfungen wie Kompressionsmessung, Druckverlustprüfung oder Kontrolle des Zündsignals erfordern.

Gelbe oder bräunliche Ablagerungen

Gelbliche, rötliche oder bräunliche Ablagerungen können durch Bestandteile und Additive in Kraftstoff oder Motoröl entstehen. Ein leichter trockener Belag ist nicht automatisch ein Defekt.

Zu unterscheiden ist jedoch zwischen einem lockeren Belag und einer harten, glänzenden Glasur. Verglaste Ablagerungen können bei hoher Belastung elektrisch leitfähig werden und Zündaussetzer begünstigen.

Mögliche Quellen der Ablagerungen sind:

Kraftstoffadditive,
Motorölbestandteile,
Reinigungszusätze,
erhöhter Ölverbrauch,
lange Einsatzdauer der Zündkerze.

Läuft der Motor ruhig und zeigen die Elektroden keine Schäden, ist ein leichter gelblicher oder bräunlicher Belag oft kein akuter Grund zur Sorge. Bei dicker Glasur, wiederkehrenden Zündaussetzern oder deutlich abweichenden Kerzen sollte die Ursache überprüft werden.

Weiße oder sehr helle Zündkerzen

Eine helle Zündkerze ist nicht automatisch überhitzt. Moderne Motoren und Kraftstoffe können ein deutlich helleres Kerzenbild erzeugen als ältere Vergasermotoren.

Ein ernst zu nehmender Überhitzungsverdacht besteht insbesondere, wenn zur hellen Farbe weitere Merkmale hinzukommen:

stark erodierte oder angeschmolzene Elektroden,
blasiger oder verbrannter Isolator,
ungewöhnlich schneller Elektrodenverschleiß,
Metallspuren auf dem Isolator,
Leistungsverlust unter hoher Belastung,
Klopfen, Klingeln oder wiederkehrende Fehlzündungen.

Mögliche Ursachen einer thermischen Überlastung sind:

Probleme mit der Motorkühlung,
eine nicht korrekt angezogene Zündkerze,
ein für den Motor ungeeigneter Wärmewert,
Verbrennungsstörungen oder Vorentflammung,
bei älteren Motoren ein zu früher Zündzeitpunkt,
je nach Motorkonzept ein zu mageres Gemisch oder Falschluft.

Eine Diagnose ausschließlich nach der Farbe ist nicht ausreichend. Bei Schmelzspuren, Metallablagerungen oder beschädigten Elektroden sollte der Motor abgestellt und fachgerecht untersucht werden.

Verkrustete Zündkerzen und Ascheablagerungen

Dicke, helle, braune oder graue Verkrustungen werden häufig als Ascheablagerungen bezeichnet. Sie können aus Bestandteilen von Motoröl oder Kraftstoffzusätzen entstehen.

Mögliche Ursachen sind:

erhöhter Motorölverbrauch,
verschlissene Ventilschaftdichtungen oder Kolbenringe,
ungeeignetes Motoröl,
bestimmte Kraftstoff- oder Öladditive,
eine stark überschrittene Nutzungsdauer der Zündkerzen.

Starke Ablagerungen können Glühzündungen oder Zündaussetzer begünstigen. Die Zündkerzen sollten dann nicht nur gereinigt und wieder eingebaut werden. Sinnvoller sind der Austausch und die Suche nach der Ursache.

Abgenutzte Elektroden

Mit zunehmender Laufleistung nutzen sich Mittel- und Masseelektrode ab. Die Kanten werden runder und der Elektrodenabstand kann größer werden. Dadurch steigt die benötigte Zündspannung.

Mögliche Folgen sind:

Startprobleme,
Zündaussetzer beim Beschleunigen,
unruhiger Leerlauf,
Leistungsverlust,
zusätzliche Belastung der Zündspulen.

Der zulässige Elektrodenabstand und das Wechselintervall sind vom Motor und vom verwendeten Kerzentyp abhängig. Angaben des Fahrzeug- oder Zündkerzenherstellers sind maßgeblich.

Geschmolzene Elektroden und Vorentflammung

Eine angeschmolzene, verbrannte oder teilweise fehlende Elektrode ist ein ernstes Warnsignal. Möglich sind starke Überhitzung, unkontrollierte Vorentflammung oder andere schwere Verbrennungsstörungen.

Dabei kann die Verbrennung beginnen, bevor der reguläre Zündfunke ausgelöst wird. Die entstehenden Temperatur- und Druckspitzen können Kolben, Ventile und Zylinderkopf beschädigen.

Mit einer sichtbar geschmolzenen Zündkerze sollte der Motor nicht weiter betrieben werden. Vor dem Einbau einer neuen Kerze muss die Ursache geklärt werden. Ein bloßer Austausch kann dazu führen, dass die neue Zündkerze erneut beschädigt wird.

Gerissener Isolator oder verbogene Elektrode

Risse in der Keramik können Zündaussetzer verursachen. Mögliche Ursachen sind:

Herunterfallen der Zündkerze,
ungeeigneter Zündkerzenschlüssel,
Verkanten beim Einbau,
zu hohes Anzugsdrehmoment,
unsachgemäßes Einstellen des Elektrodenabstands,
extreme Verbrennungsbelastung.

Eine Zündkerze mit beschädigtem Isolator darf nicht weiterverwendet werden. Fehlen Teile der Elektrode oder Keramik, sollte geprüft werden, ob Bruchstücke in den Brennraum gelangt sind.

So werden ausgebaute Zündkerzen richtig verglichen

Motor vollständig abkühlen lassen: Der Ausbau aus einem heißen Aluminium-Zylinderkopf kann das Gewinde belasten.
Umgebung reinigen: Vor dem Ausbau sollte verhindert werden, dass Schmutz in den Brennraum fällt.
Kerzen kennzeichnen: Jede Zündkerze muss dem jeweiligen Zylinder zugeordnet bleiben.
Zustand dokumentieren: Fotos bei gutem Licht erleichtern den direkten Vergleich.
Belag prüfen: Trocken, feucht, ölig, locker, hart oder verglast?
Elektroden ansehen: Sind sie scharfkantig, abgerundet, verbogen oder geschmolzen?
Isolator kontrollieren: Gibt es Risse, Abplatzungen oder Brandspuren?
Abweichungen suchen: Sieht eine Kerze anders aus als alle übrigen?
Fahrzeugdaten beachten: Nur freigegebene Zündkerzen mit passendem Wärmewert verwenden.

Das Anzugsdrehmoment richtet sich nach Zündkerze, Gewinde, Dichtsitz und Zylinderkopf. Zu lockere Kerzen können Wärme schlecht ableiten und undicht werden. Ein zu hohes Drehmoment kann Kerze oder Gewinde beschädigen.

Welche weiteren Prüfungen sind sinnvoll?

Ein auffälliges Kerzenbild sollte mit weiteren Informationen abgeglichen werden. Je nach Befund können folgende Prüfungen erforderlich sein:

Fehlerspeicher und Fehlzündungszähler auslesen,
Zündspulen und Zündleitungen kontrollieren,
Luftfilter und Ansaugsystem prüfen,
Kraftstoffkorrekturwerte und Sensorsignale auswerten,
Einspritzventile kontrollieren,
Kompression oder Druckverlust messen,
Motorölstand und Ölverbrauch beobachten,
Kühlsystem und Motortemperatur prüfen.

Der Vergleich aller Zylinder ist besonders hilfreich. Ein gleichmäßiges dunkles Bild spricht eher für eine gemeinsame Ursache. Eine einzelne auffällige Kerze lenkt die Diagnose stärker auf den betreffenden Zylinder.

Wann Zündkerzen ersetzt werden sollten

Zündkerzen sollten nicht erst nach einem vollständigen Ausfall erneuert werden. Ein Austausch ist insbesondere sinnvoll oder erforderlich:

nach Erreichen des vom Hersteller angegebenen Wechselintervalls,
bei stark abgenutzten Elektroden,
bei beschädigtem oder gerissenem Isolator,
bei Schmelz- und Brandspuren,
bei hartnäckigen öligen oder starken Ascheablagerungen,
bei wiederkehrenden Zündaussetzern durch verschmutzte Kerzen,
wenn der Elektrodenabstand außerhalb der Vorgabe liegt.

Bei einem Motor werden die Zündkerzen gewöhnlich als kompletter Satz ersetzt, sofern der Fahrzeughersteller nichts anderes vorsieht. Unterschiedlich alte oder verschieden stark verschlissene Kerzen können die Diagnose und den Motorlauf erschweren.

Starke Ablagerungen sollten nicht unkritisch mit einer Drahtbürste entfernt werden. Besonders beschichtete, feine Iridium- oder Platinelektroden können dabei beschädigt werden. Eine verschlissene oder verglaste Kerze wird durch Reinigen nicht wieder neuwertig.

Wann sollte das Fahrzeug in die Werkstatt?

Eine zeitnahe fachliche Prüfung ist ratsam, wenn:

die Motorkontrollleuchte blinkt,
der Motor stark ruckelt oder deutlich Leistung verliert,
eine Elektrode geschmolzen oder abgebrochen ist,
der Isolator Risse oder fehlende Teile aufweist,
Metallpartikel an der Zündkerze sichtbar sind,
eine Kerze wiederholt nass oder stark verrußt,
der Motor auffällig viel Öl verbraucht,
Klopf- oder Klingelgeräusche auftreten,
nach dem Kerzenwechsel erneut Zündaussetzer entstehen.

Bei einer blinkenden Motorkontrollleuchte können starke Zündaussetzer vorliegen. Unverbrannter Kraftstoff kann den Katalysator überhitzen und beschädigen. Das Fahrzeug sollte dann nicht unnötig weitergefahren werden.

Häufige Fragen zu Zündkerzenbildern

Muss eine gesunde Zündkerze immer rehbraun sein?

Nein. Je nach Motor, Kraftstoff, Kerzentyp und Betriebsbedingungen kann ein normales Kerzenbild hellgrau, graugelb oder hellbraun aussehen. Wichtiger als ein bestimmter Farbton sind ein gleichmäßiges Bild, trockene Oberflächen und unbeschädigte Elektroden.

Warum sind meine Zündkerzen nach Kurzstrecken schwarz?

Bei häufigen Kaltstarts erreichen die Kerzen möglicherweise nicht lange genug ihre Selbstreinigungstemperatur. Dadurch können sich Kohlenstoffablagerungen bilden. Bleiben die Kerzen auch nach normalem warmem Betrieb schwarz, sollte die Ursache geprüft werden.

Kann man am Kerzenbild ein zu mageres Gemisch erkennen?

Eine sehr helle Kerze kann ein Hinweis sein, reicht allein aber nicht für die Diagnose. Moderne Motoren und Kraftstoffe erzeugen häufig helle Kerzenbilder. Aussagekräftiger sind zusätzliche Messwerte, Fehlereinträge und sichtbare Überhitzungsspuren.

Was bedeutet es, wenn nur eine Zündkerze ölig ist?

Dann kann ein Problem am betreffenden Zylinder vorliegen, beispielsweise an Kolbenringen, Ventilschaftdichtung, Ventilführung, Zündspule oder Einspritzventil. Eine Kompressions- oder Druckverlustprüfung kann bei der Eingrenzung helfen.

Darf man verrußte Zündkerzen reinigen?

Eine leichte Verschmutzung kann je nach Kerzentyp und Herstellerangabe entfernt werden. Stark abgenutzte, verglaste, ölige oder beschädigte Kerzen sollten ersetzt werden. Die eigentliche Ursache der Ablagerung muss ebenfalls behoben werden.

Sind gelbe Ablagerungen immer harmlos?

Nein. Leichte trockene Verfärbungen können durch Additive entstehen und unkritisch sein. Eine dicke oder glänzende Glasur kann jedoch Zündaussetzer unter hoher Belastung verursachen.

Gilt die Anleitung auch für Dieselmotoren?

Nein. Dieselmotoren verwenden Glühkerzen statt Zündkerzen. Glühkerzen haben eine andere Funktion und werden nach anderen Kriterien beurteilt.

Fazit

Zündkerzenbilder können wichtige Hinweise auf Motorlauf, Zündung, Gemischaufbereitung, Ölverbrauch und thermische Belastung geben. Trockener schwarzer Ruß, ölige Beläge, starke Verkrustungen und beschädigte Elektroden sollten jedoch nicht vorschnell einer einzigen Ursache zugeordnet werden.

Besonders aussagekräftig sind der Vergleich aller Zylinder, das Fahrprofil unmittelbar vor dem Ausbau und zusätzliche Diagnosedaten. Eine einzelne Farbe ersetzt weder das Auslesen des Fehlerspeichers noch technische Messungen.

Wer Schmelzspuren, einen gerissenen Isolator, Metallablagerungen oder starke Zündaussetzer entdeckt, sollte den Motor nicht unnötig weiter betreiben. In solchen Fällen kann eine fachgerechte Diagnose verhindern, dass aus einem Zündungsproblem ein teurer Motor- oder Katalysatorschaden wird.
